Walther Werke – Baustromverteiler Endverteiler WEV0901R1 87kVA

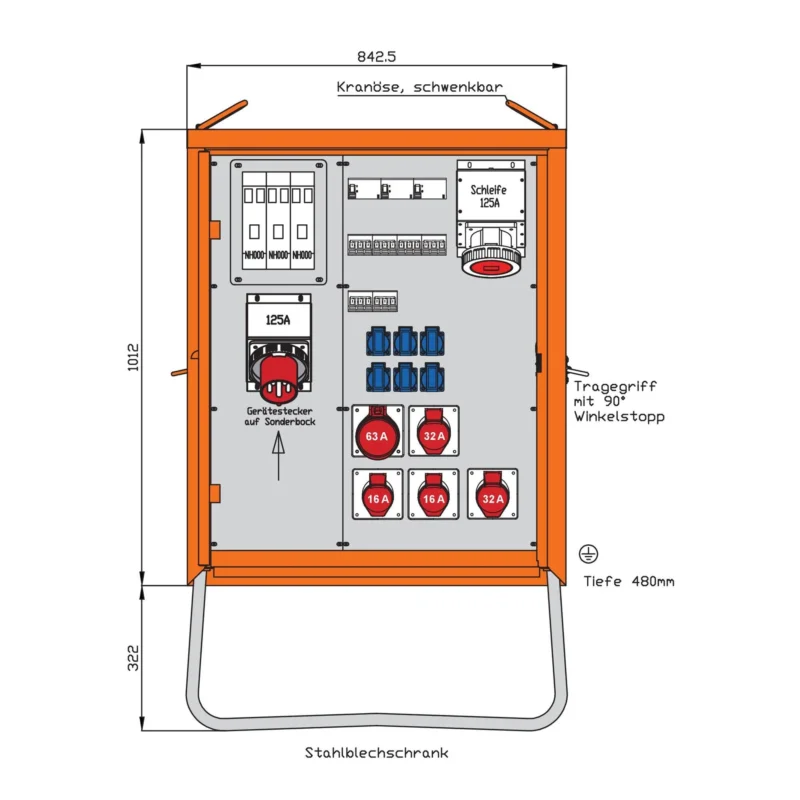

WALTHER EndverteilerschrankAnschlussleistung: 87kVAnach IEC61439-4Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Schutzart: IP 44Größe ca.: 1012 x 843 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mmAnschluss:1 CEE-Anbaugerätestecker 125A 5P 400V 6hAbgang / Absicherung:1 CEE-Anbaudose 125A 5P 400V 6h als Kabelschleife1 RCD-Schutzschalter 4P 63A/30mA -B- mit NH000-Sicherungslasttrennschalter 63A1 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-1 RCD-Schutzschalter 4P 63A/30mA -B- mit NH000-Sicherungslasttrennschalter 63A 2 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 4P 40A/30mA -A- mit NH000-Sicherungslasttrennschalter 35A6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C- Hinweis:Vor Inbetriebnahme ist zu prüfen, dass kein Fehlerstromschutzschalter Typ A ** oder Typ F vorgeschaltet ist.

Technische Details Ausführung Endverteilerschrank Bemessungsspannung 230/400 V Bemessungsstrom 125 A Anschlussleistung 87 kVA Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 2 Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 2 Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 1 Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig 1 Anzahl der SCHUKO-Steckdosen 6 Hauptschalter ohne Hauptschalter-Bemessungsstrom 0 A Anzahl der Leitungsschutzschalter 10 Fehlerstrom-Typ B Anzahl der Fehlerstrom-Schutzschalter 30 mA 3 Notschalter nein Schutzart (IP) IP44 Geeignet nach IEC/EN 61439-4 ja Werkstoff des Gehäuses Stahl Breite 843 mm Höhe 1334 mm Tiefe 480 mm
