WAGO – Leiterplattensteckverbinder THR-Stiftleiste Lötstift 2091-1704/200-000 1,0mm,gerade,sw − 500 Stück

THR-Pinstrip
Lötstift Ø 1,0 mm
gerade
Rastermaß 3,5 mm
4-polig
schwarz

Stiftleiste Serie 2091, schwarz

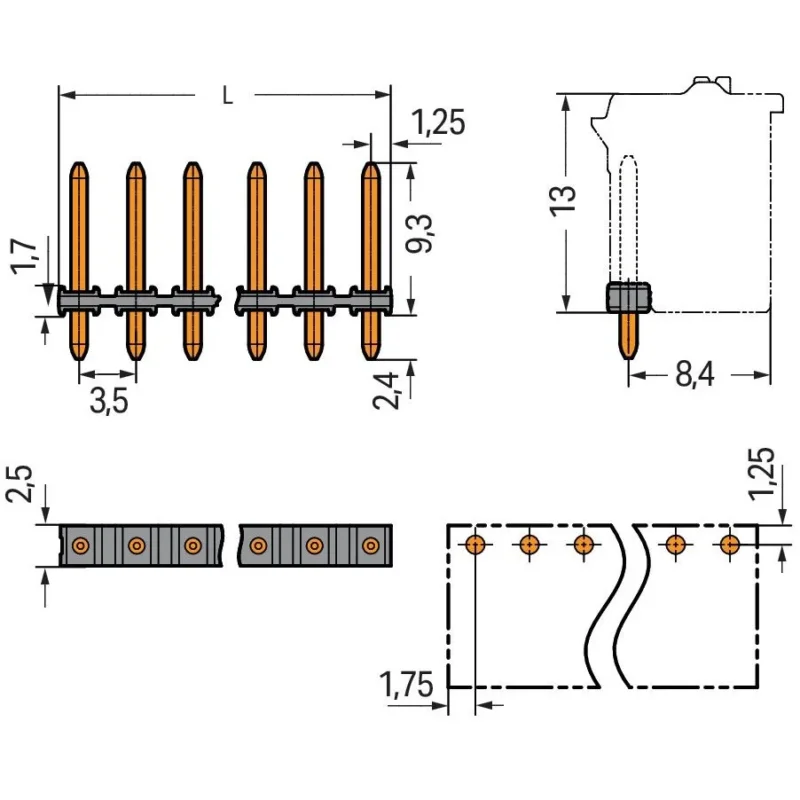

Die Stiftleiste hat die Artikelnummer 2091-1704/200-000 und schafft eine saubere ordentliche Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie vielseitige Verwendungsmöglichkeiten. Die Abmessungen sind in Breite x Höhe x Tiefe (15,5 x 11,7 x 2,5) mm. Die Oberfläche der Kontakte ist aus Zinn. picoMAX® ist das kompakte Steckverbindersystem mit innovativem Design. Es nutzt die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder doppelt sowohl für den Anschluss des Leiters als auch für die Kontaktierung des Steckerstiftes. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THR.

Technische Details Verbindungsart flexibler Leiterplattenverbinder Steckverbinderausführung freier Steckverbinder Kontaktausführung Stift Polzahl 4 Anzahl der Steckkontaktreihen 1 Rastermaß der Kontakte 3,5 mm Rastermaß der Anschlüsse 3,5 mm Winkel Leiterplatte/Kontakt 90° (vertikal nach oben) Bemessungsstrom In 10 A Bemessungsspannung 160 V Bemessungsstoßspannung 2,5 kV Überspannungskategorie III Verschmutzungsgrad 2 Werkstoff der Kontaktbeschichtung Zinn Ausführung des elektrischen Anschlusses Lötanschluss Durchmesser Anschlusspin 1 mm Länge des Pins 2,4 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe schwarz Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..100 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung ohne
