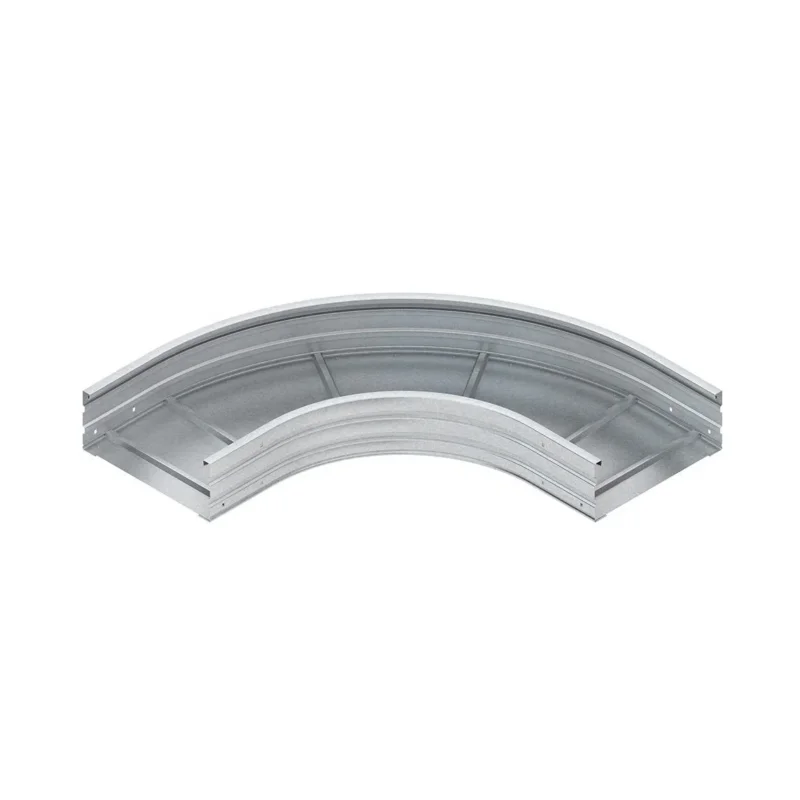

Niedax – Bogen für Kabelrinne Bogen WRBR 200.600 90 Grad, 200x600mm

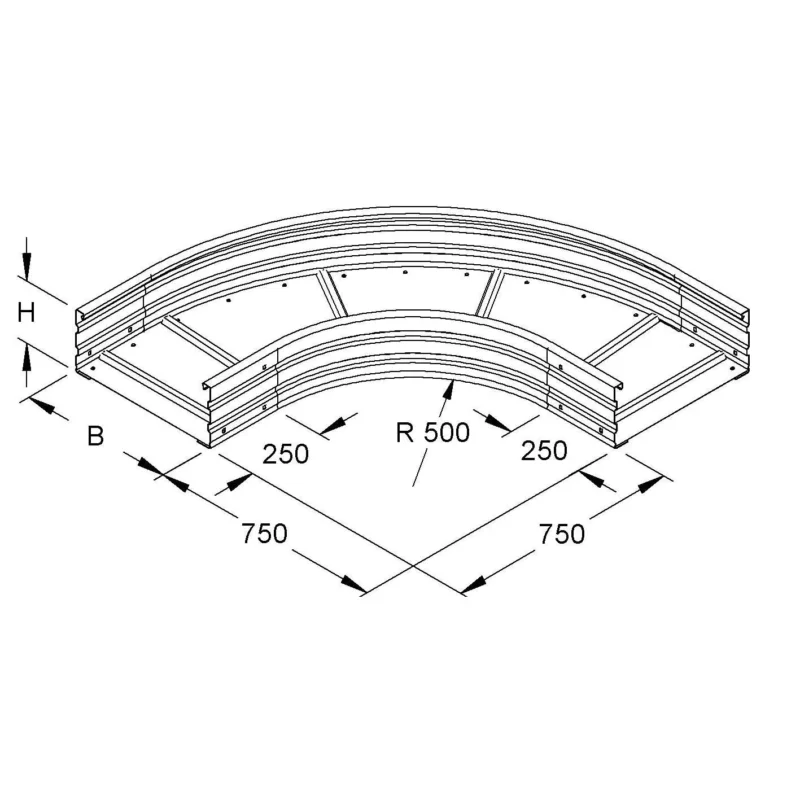

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelrinnen, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 200.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 200… Weitspannkabelrinne WRU 200… Abmessungen (ca. Maße) Höhe H x Breite B : 200 x 600 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details Richtungsänderung horizontal Winkel 90° Bauform Bogen starr Bogenausführung glatter Bogen Mit Oberteil nein Innenradius 500 mm Kabelrinnenhöhe 200 mm Kabelrinnenbreite 600 mm Materialstärke 1,5 mm Seitenlochung nein Montagelochung im Boden nein NATO-Lochbild nein Ausführung integrierter Verbinder Geeignet für Funktionserhalt nein Werkstoff Stahl Rostfreier Stahl, gebeizt nein Werkstoffgüte sonstige Oberflächenschutz bandverzinkt Einsatztemperatur -20..120 °C
