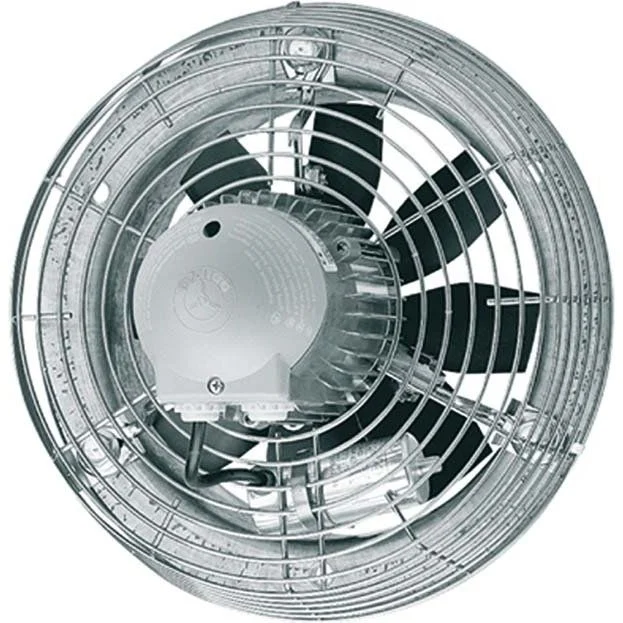

Maico – Wandventilator für Industrie und Gewerbe Axial-Wandventilator DZS 40/8 B Stahlwandring DN 400

Drehstrom-Ausführung – Axial-Wandventilator mit Stahlwandring, in Drehstromausführung.Kurzbeschreibung – Zur Aufputzmontage. – Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. – 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. – Thermischer Überlastungsschutz serienmäßig. – Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. – Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. – Hoher lüftungsseitiger Wirkungsgrad. – Niedriges Betriebsgeräusch. – Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. – Ventilatoren sind wartungsfrei. – Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung – Die Förderrichtung ist gekennzeichnet. – Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor – Typenreihen DZQ/DZS. – Asynchronmotor. – Nicht zur Förderung wasserdampfgesättigter Luft geeignet. – Bemessungsspannung 400 V, 50 Hz. – Schutzart IP 55. Ausnahme bei Typ DZQ … D IP 54. – Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B. – Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. – Reversierbar. – Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. – Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich. – Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. – Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten. – Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet.Elektrischer Anschluss – An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise – Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:DZS 40/8 B – Ausführung: Stahlwandring – Fördervolumen: 2050 m3/h – Drehzahl: 715 1/min – Laufradtyp: axial – Drehzahlsteuerbar: ja – Reversierbarkeit: ja – Spannungsart: Drehstrom – Bemessungsspannung: 400 V – Netzfrequenz: 50 Hz – Nennleistung: 75 W – INenn: 0,2 A – IMax: 0,2 A – Schutzart: IP 55 – Wärmeklasse: B – Polumschaltbar: nein – Netzzuleitung: 7 / 1,5 mm2 – Einbauort: Wand / Decke – Einbauart: Aufputz – Einbaulage: waagerecht / senkrecht – Material: Stahlblech, verzinkt – Farbe: silber – Gewicht: 12,8 kg – Gewicht mit Verpackung: 12,88 kg – Nennweite: 400 mm – Breite: 580 mm – Höhe: 580 mm – Tiefe: 255 mm – Breite mit Verpackung: 730 mm – Höhe mit Verpackung: 730 mm – Tiefe mit Verpackung: 430 mm – Fördermitteltemperatur bei Nennstrom: 60 °C – Fördermitteltemperatur bei IMax: -20 °C bis 60 °C – Verschlussklappe: ohne

Technische Details Netzfrequenz 50 Hz Bemessungsspannung 400 V Mediumtemperatur 60 °C Volumenstrom 2050 m³/h Drehzahl 715 1/min Schutzart (IP) IP55 Ausführung Be- und Entlüftung Nennweite 400 mm Verschlussklappe ohne
