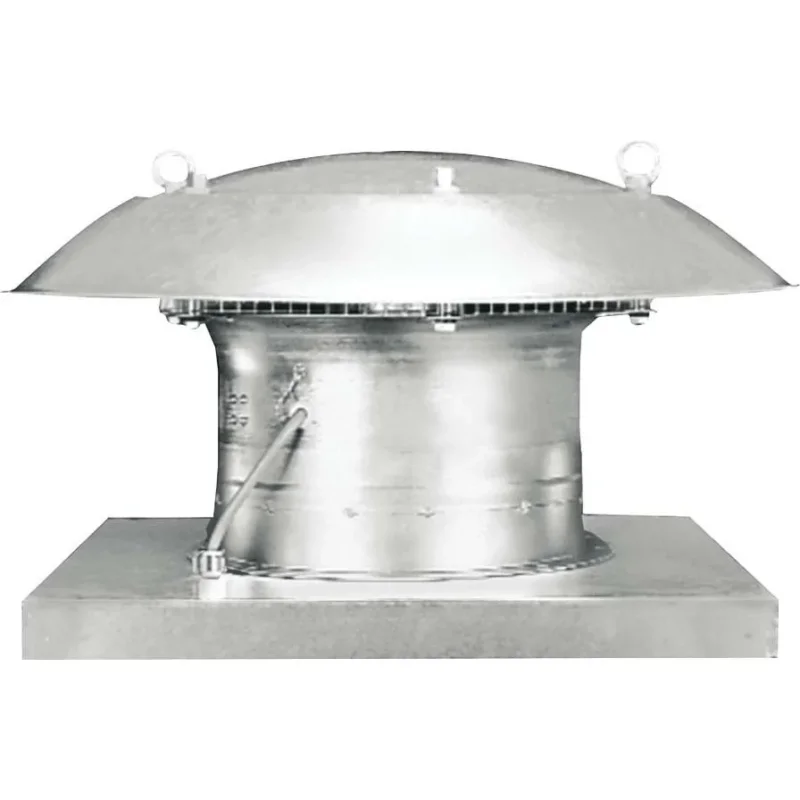

Maico – Ventilator für Dacheinbau Ventilator EZD 25/4 E

Kurzbeschreibung – Gehäuse, Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech. – Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. – Stabile Transportösen ermöglichen einen Transport per Kran. – 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. – Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. – Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. – Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. – Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. – Ventilatoren sind wartungsfrei. – Für Be- oder Entlüftung mit separatem Schalter umschaltbar (Ausnahme EZD … E).Förderrichtung – Die Förderrichtung ist gekennzeichnet. – Standard Abluftbetrieb, Förderrichtung über Motor blasend.Wechselstrommotor – Typenreihe EZD. – Asynchronmotor. – Bemessungsspannung 230 V, 50 Hz. – Ventilatoren … B und … D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten. – Ventilatoren … E: Spaltpolmotoren. – Schutzart EZD… D und … E IP 54. – Schutzart EZD… B IP 55. – Drehzahlsteuerbar. Ausnahme: EZD 35/4 B. – Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. – Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor (… E). – Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. – Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss – Anschlusskabel, ca. 1,7 m lang.Sicherheitshinweise – Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG. – Eine fachgerechte Festinstallation bei waagerechter Einbaulage, fest verlegter elektrischer Zuleitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.Artikel:EZD 25/4 E – Fördervolumen: 720 m3/h – Drehzahl: 1280 1/min – Laufradtyp: axial – Drehzahlsteuerbar: ja – Reversierbarkeit: nein – Spannungsart: Wechselstrom – Bemessungsspannung: 230 V – Netzfrequenz: 50 Hz – Nennleistung: 50 W – INenn: 0,28 A – IMax: 0,28 A – Schutzart: IP 54 – Wärmeklasse: B – Einbauort: Dach – Einbaulage: senkrecht – Material: Stahlblech, verzinkt – Farbe: silber – Gewicht: 11,51 kg – Gewicht mit Verpackung: 13,93 kg – Nennweite: 250 mm – Breite: 570 mm – Höhe: 570 mm – Tiefe: 325 mm – Breite mit Verpackung: 610 mm – Höhe mit Verpackung: 610 mm – Tiefe mit Verpackung: 360 mm – Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C – Fördermitteltemperatur bei IMax: -20 °C bis 60 °C

Technische Details Netzfrequenz 50 Hz Bemessungsspannung 230 V Werkstoff des Gehäuses Stahlblech Oberflächenschutz Gehäuse verzinkt Selbsttätige Verschlussklappe integriert nein Volumenstrom 720 m³/h Nennleistung 50 W Mediumtemperatur -20..60 °C Schutzart (IP) IP54 Nenndurchmesser Kanal 250 mm
