Helios Ventilatoren – Boxventilator Gigabox EC GBD EC 355 T120 m.Formstück+Manschet

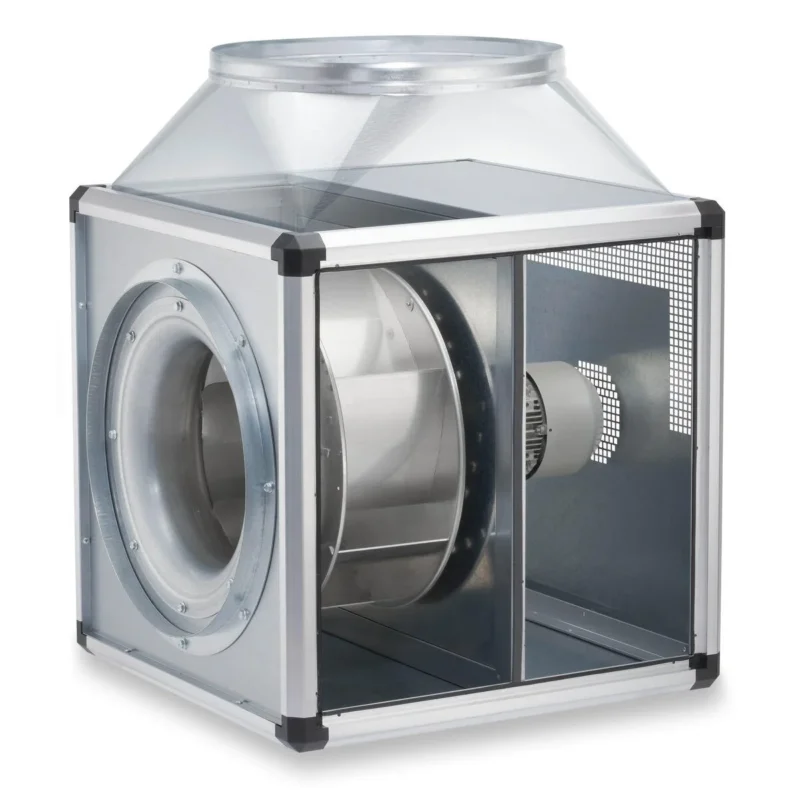

Kubische Lüftungsbox mit druck- und saugseitig verlustarmen Rohranschlussstutzen inkl. flexibler Manschetten (für Temperaturen bis 120°C geeignet) zur Unterbindung von Körperschall. Variabel einsetzbare Gehäusepaneelen für optimale Anpassung an bauliche Gegebenheiten. Motor außerhalb des Luftstromes liegend, deshalb einsetzbar zur Förderung von verschmutzter, heißer Luft bis max. 120 °C. Serienmäßig mit Kondensatwanne und beiliegendem Kondensatablauf. Einsatzbereich: Gewerbliche Küchen und viele Anwendungen der Prozesstechnik. Einfache Positionierung durch serienmäßige Kranhaken. Selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Doppelwandige, 20 mm starke Seitenpaneele aus verzinktem Stahlblech, schall- und wärmeisoliert durch Auskleidung mit nicht brennbarer Mineralwolle. Die Gehäusepaneele können durch Zubehör, wie Wetterschutzgitter und Kondensatwanne beliebig ersetzt werden. Weiteres Zubehör, Wandkonsole und Wetterschutzdach zur beliebigen Montage innen und außen montierbar. Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln, direkt angetrieben. Vibrationsfreier Lauf durch dynamische Wuchtung zusammen mit dem Motor entsprechend Gütestufe 6.3 nach DIN ISO 1940 T.1 Antrieb durch energiesparenden, in geschlossener Bauform, außerhalb des Förderstromes liegend, drehzahlsteuerbaren EC-Innenläufermotor in Schutzart IP54 mit höchstem Wirkungsgrad. Wartungs- und funkstörungsfrei, kugelgelagert. Integrierte elektronische Temperaturüberwachung für EC-Motor und Elektronik. Serienmäßig mit einem internen Potentiometer für die Einstellung der Steuerspannung und dadurch einer beliebigen Ventilatordrehzahl zwischen min. und max. Drehzahl. Stufenlose Drehzahlsteuerung mit externem Potentiometer oder stufenlose Drehzahlregelung mit Universal-Regelsystem EUR-EC. Anschluss der Netzversorgung, Steuersignale erfolgt direkt im Gerät am EC-Controller

Technische Details Werkstoff des Gehäuses Stahl Luftmenge unbelastet 3250 m³/h Anschlussspannung 400 V Leistungsaufnahme 0,36 kW Mit thermischem Schutz ja Gleichstrommotor nein Indirekter Antrieb nein Elektrischer Anschluss Anschlussklemmen Schutzart (IP) IP44 Max. Lufttemperatur 120 °C Motor mit 2 Drehzahlen nein Geeignet für elektronische Steuerung ja Geeignet für Frequenzregelung nein Geeignet für Schwachstromregelung nein Geeignet für Traforegelung nein Höhe 500 mm Breite 500 mm Länge 650 mm Kanaldurchmesser Zuluft 355 mm Kanaldurchmesser Abluft 355 mm Anschluss Flansch
