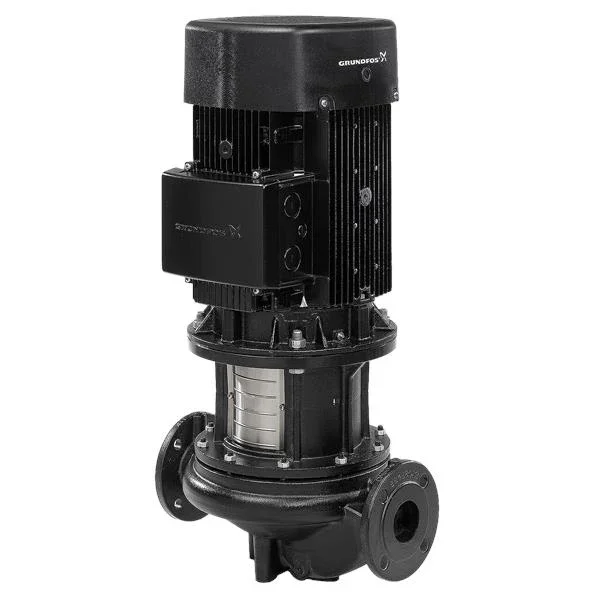

GRUNDFOS Einstufige Inlinepumpe TP 65-90/4 A-F-A-BQQE-FW3 Art. 96087441

TP 65-90/4 A-F-A-BQQE-FW3

Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.

Art der Steuerung: Frequency converter: ohne
Fördermedium: Fördermedium: Wasser Medientemperaturbereich: -25 .. 120 °C Medientemperatur während des Betriebs: 20 °C Dichte: 998.2 kg/m³
Technische Daten: Pumpendrehzahl, auf der die Pumpendaten beruhen: 1400 1/min Nennförderstrom: 25 m³/h Nennförderhöhe: 7.31 m Tatsächlicher Laufraddurchmesser: 162 mm GLRD Code: BQQE ISO Abnahmekl.: ISO9906:2012 3B2
Werkstoffe: Pumpengehäuse: Grauguss Pumpenmantel: EN-GJL-250 Pumpengehäuse: ASTM class 35 Laufradwerkstoff: Grauguss Laufrad: EN-GJL-200 Laufradwerkstoff gemäß ASTM: ASTM class 30
Installation: Umgebungstemperatur: -20 .. 55 °C Max. Betriebsdruck: 16 bar Max. Druck bei vorgegebener Temperatur: 16 bar / 120 °C Anschlusstyp: DIN Anschlussgröße: DN 65 Nenndruckstufe: PN 16 Einbaulänge: 360 mm Grösse Motorflansch: FF165
Elektrische Daten: Bauart des Motors: SIEMENS Motorbemessungsleistung P2: 0.75 kW Netzfrequenz: 50 Hz Bemessungsspannung: 3 x 220-240D/380-420Y V Bemessungsstrom: 3.05/1.75 A Anlaufstrom: 710 % Leistungsfaktor Cos phi: 0.75 Nenn-Drehzahl: 1450 1/min Wirkungsgrad: IE3 82,5% IE-Wirkungsgradklasse: IE3 Motorwirkungsgrad bei Vollast: 82.5 % Motorwirkungsgrad bei 3/4-Last: 82.3 % Motorwirkungsgrad bei halber Last: 79.3 % Motorpole: 4 Schutzart (gemäß IEC 34-5): IP55 Wärmeklasse (IEC 85): F Motor – Produktnummer: 83V02204
Sonstiges: Mindesteffizienzindex MEI ≥: 0.70 Nettogewicht: 50.8 kg Bruttogewicht: 62 kg Versandvol.: 0.217 m³ Dänische VVS Nr.: 381714090 Finische LVI Nr.: 4616070 Norwegische NRF Nr.: 9043567 Herkunftsland: HU Zolltarif Nr.: 84137051
