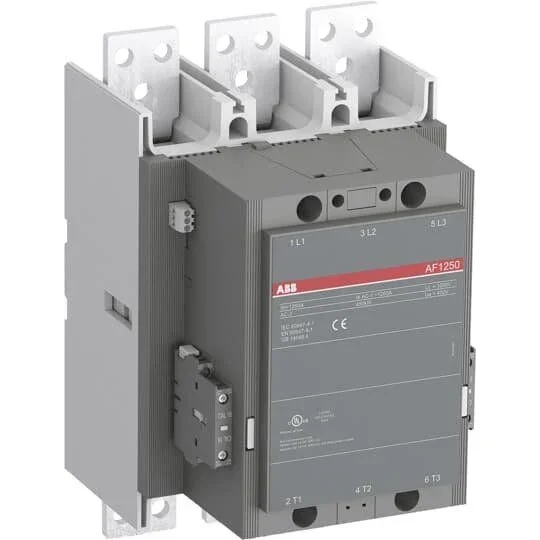

ABB Stotz S&J – Leistungsschütz zum Schalten von Wechselstrom Schütz AF1250-30-22-70 100-250V AC/DC

Schütze AF1250 bis AF2650 von 1260 bis 2650 A AC-1 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20…500 VDC bis 24…500 VAC ab – ohne zusätzlich erforderliche Löschglieder. Zusätzlich verfügen die Schütze über einen 24 VDC Eingang und sind dadurch direkt aus einer SPS ansteuerbar. So sind sie weltweit und nur in geringer Varianz einsetzbar. Ihren Einsatz finden diese Schütze meist in AC-1-Leistungskreisen in der Wind- und Solartechnik. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Die in Reihe geschalteten Hilfsöffnerkontakte zweier rechts und links montierten Hilfsschalter wirken als Mirrorkontakte nach IEC60947-5-1 Anhang L. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Technische Details Bemessungssteuerspeisespannung Us bei AC 50 Hz 100..250 V Bemessungssteuerspeisespannung Us bei AC 60 Hz 100..250 V Bemessungssteuerspeisespannung Us bei DC 100..250 V Spannungsart zur Betätigung AC/DC Anzahl der Schließer als Hauptkontakte 3 Anschlussart Hauptstromkreis Schraubanschluss Betriebsspannung bei AC 50 Hz 1000 V Betriebsspannung bei AC 60 Hz 1000 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V 1260 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V 1250 A Bemessungsbetriebsleistung NEMA 447,42 kW Anzahl der Hilfskontakte als Schließer 2 Anzahl der Hilfskontakte als Öffner 2 Geeignet für Reiheneinbau nein Breite 210 mm Höhe 344 mm Tiefe 242 mm
